農業機械メンテナンスナビチェンソーのメンテナンス方法>チェンソーのエンジンが止まらない原因と対処方
 チェーンソーのスイッチや配線等に不具合があるとエンジンが停止しない状態となります。エンジンを正常に停止させる動作は、緊急時を含めて安全に使用する上で重要です。スイッチでエンジンが停止出来ない時には、チョークを閉じる。排気マフラーを防ぐことで停止させることができます。
エンジンが停止する仕組み
 チェンソー等の2サイクルエンジンは、キルスイッチにより点火プラグをアースで繋ぎ点火しないようにしてエンジンを停止させます。運転スイッチはそのイメージと異なり、onの状態でアース線を切る。offの状態でアース線を繋ぐ構造となっています。
 このため、運転スイッチの不具合や配線の断線。コネクタに外れ等があると、アース線が繋がらなくなることで、常時onの状態となりエンジンが停止しなくなります。

スイッチ故障時に停止させる方法
 チェンソーのエンジンが停止しないとき、まず安全のためチェーンブレーキをかけてからエンジンを停止させます。
方法1.チョークを閉じる
 エンジンを始動する時のチョークを閉じることで、燃料が濃くなりプラグがかぶることでエンジンが停止します。
 最も簡単に停止させることができますが、濃い燃料が内部に流れるため次回エンジンがかかり難くなります。
方法2.点火プラグのコネクタを外す
 点火プラグが露出している機種であれば、点火プラグのコネクタを外すことで点火せずにエンジンが停止します。
方法3.排気マフラーを塞ぐ
 排気ガスが出るマフラーの穴を塞ぐことでエンジンが停止します。しかし、マフラーは高温のため、手で塞ぐと火傷します。

エンジンが停止しない主な原因
・スイッチ部の故障、接触不良
 スイッチの物理的な破損。スイッチ内部に入ったゴミや水分による腐食による接触不良。
・配線コネクタの接触不良
 配線とスイッチ類を繋ぐ接続のコネクタの外れや圧着が緩むことでの接触不良。
・配線の断線
 配線コードの被覆劣化による内部腐食。折れ曲がりによるコード内部の断線。配線をケースに挟むことによる断線。

エンジンが停止しない時の修理方法(参考機種:ゼノア こがるmini G2000T)

  • スイッチ部
  • 1.スイッチ部

     エンジンが停止しなくなったチェンソーのスイッチ部です。見た目に破損がない状態ですが、offにしてもエンジンが停止しない状態となっています。

  • スイッチ内部の清掃

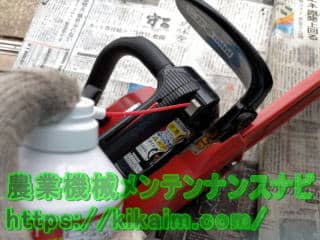

  • 2.スイッチ内部の清掃

     スイッチ内部に入ったゴミによる接触不良を解消するため、隙間からOAクリーナーでエアーを吹き込みゴミを吹き飛ばします。

  • スイッチパーツの取外し

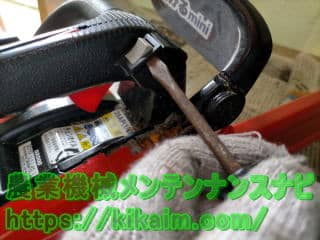

  • 3.スイッチパーツの取外し

     スイッチ側面の隙間にマイナスドライバを差し込みスイッチパーツを取り外します。
     はめ込みから外すことで、裏側からOAクリーナーによる清掃や、コネクタや配線の状態を確認することができます。

  • スイッチコネクタの確認
  • 4.スイッチコネクタの確認

     スイッチ裏側の配線コネクタの状態を確認し、外れや緩みがないかを確認します。
     コネクタが緩くなっている場合には、ラジオペンチ等で強く圧着を行います。

  • 配線コードとコネクタの確認

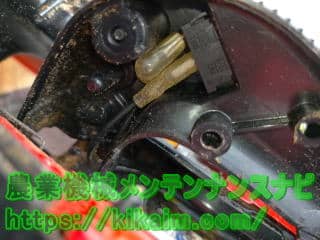

  • 5.配線コードとコネクタの確認

     スイッチが取付けられたハンドル部開き内部の配線の折れ曲がりや劣化。コネクタの状態を確認します。
     ハンドル部は側面のネジを外すことで開くことができます。ハンドル内部にはスロットルレバーやバネ等細かいパーツがあるため、開く際や閉じる際に注意が必要です。

  • エンジン付近の配線コードの確認

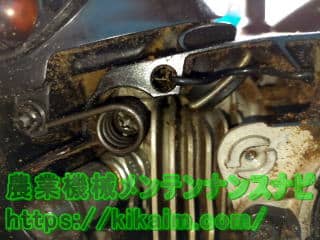

  • 5.エンジン付近の配線コードの確認

     ハンドルからエンジン部に伸びる配線箇所です。エンジン付近は熱による影響での劣化があるため、配線の被覆等に異常がないかを確認します。

各部で異常が発見できず、清掃しても直らない場合
 見た目に異常がなく、清掃してもなおらない場合は、スイッチ内部での故障。配線内部での断線が疑われます。
 原因を特定するために配線や端子にテスターを使用して通電状態を確認する方法が有効です。
 この他、スイッチ及び配線類を新品に交換することでも修理することができます。
 参考価格として紹介した機種でスイッチ及び配線類を全て入れ替えると、純正パーツを使用して3,400円程(スイッチ1,500円程+400円程×3種+送料)で交換することができます。
 ゼノアの部品では楽天市場でも購入することができます。詳しくは、「チェンソーの修理部品の入手方法」に紹介しています。
